ความรู้พื้นฐานและการประยุกต์ใช้ตัวเก็บประจุฟิล์ม

ตัวเก็บประจุของฟิล์มเป็นส่วนประกอบอิเล็กทรอนิกส์ที่ใช้ฟิล์มพลาสติกเป็นไดอิเล็กทริกใช้กันอย่างแพร่หลายในวงจรต่างๆ โครงสร้างหลักของพวกเขาประกอบด้วยอิเล็กโทรดโลหะ (อลูมิเนียมหรือสังกะสี) และไดอิเล็กทริกฟิล์มพลาสติก (เช่นสัตว์เลี้ยง โอ pp) ประดิษฐ์ผ่านกระบวนการขดลวดหรือซ้อนและห่อหุ้มด้วยอีพอกซีเรซินหรือพลาสติก การออกแบบนี้ให้พวกเขาไม่ใช่โพลาไรซ์ความต้านทานแรงดันสูงและการสูญเสียต่ำทำให้เหมาะสำหรับวงจร AC ที่มีความถี่สูง

คุณสมบัติและข้อดี

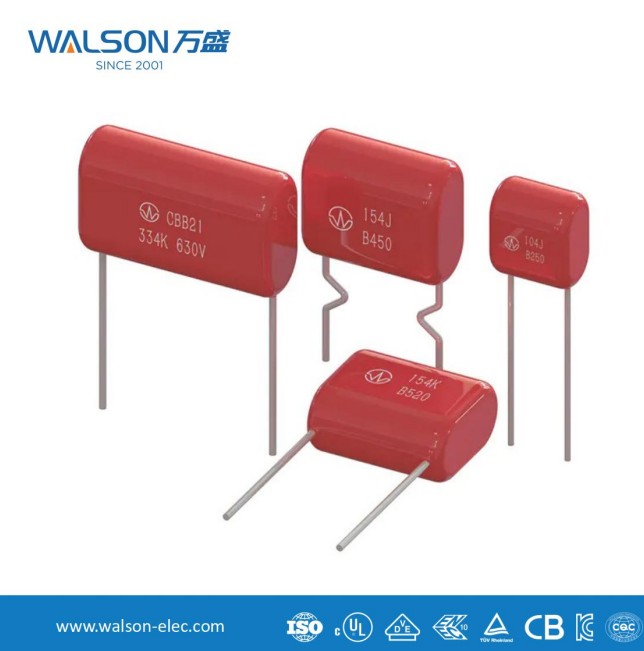

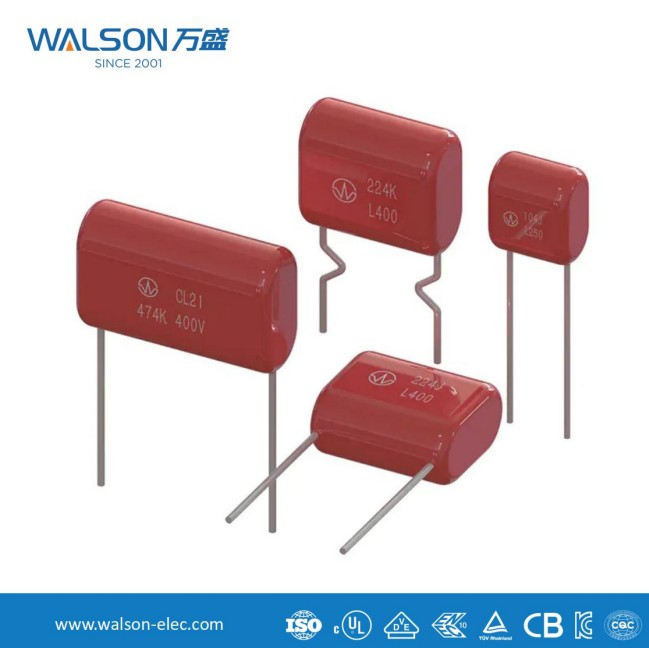

ตัวเก็บประจุฟิล์มมีประโยชน์ต่อการแสดงที่น่าทึ่ง อันดับแรกพวกเขามีความเสถียรของอุณหภูมิที่ยอดเยี่ยมโดยมีการเปลี่ยนแปลงความจุน้อยที่สุดภายใน -40 ° C ถึง 105 ° C เหมาะสำหรับสภาพแวดล้อมที่รุนแรง ประการที่สองการสูญเสียอิเล็กทริกต่ำ (TanΔ <0.001) ช่วยลดการสูญเสียพลังงาน นอกจากนี้คุณสมบัติการรักษาตัวเอง (การกู้คืนฉนวนกันความร้อนหลังจากการสลายตัวในภาพยนตร์ที่มีการแปลเป็นภาษาท้องถิ่น) ยืดอายุการใช้งาน ตัวอย่างเช่นตัวเก็บประจุฟิล์มโพลีโพรพีลีน (CBB) ทนต่อกระแสชีพจรสูงในอินเวอร์เตอร์ในขณะที่ตัวเก็บประจุฟิล์มโพลีเอสเตอร์ (CL) มักใช้ในการกรองและวงจรการเชื่อมต่อ

แอปพลิเคชันทั่วไป

สนามอุตสาหกรรม - ตัวเก็บประจุที่ใช้มอเตอร์สร้างแรงบิดผ่านการเปลี่ยนเฟสเพื่อขับมอเตอร์เหนี่ยวนำเฟสเดี่ยว วงจร Snubber ใน Power Electronics ใช้ตัวเก็บประจุฟิล์มเพื่อดูดซับแรงดันไฟฟ้าแหลมปกป้องโมดูล IGBT

พลังงานหมุนเวียน - ตัวเก็บประจุ DC-Link ในอินเวอร์เตอร์ PV ต้องการความทนทานต่อกระแสระลอกคลื่นสูงซึ่งเป็นที่ต้องการของตัวเก็บประจุฟิล์มโพลีโพรพีลีน (MKP) ที่ต้องการเนื่องจาก ESR ต่ำ เครื่องชาร์จออนบอร์ดรถยนต์ไฟฟ้า (OBC) ยังพึ่งพาความน่าเชื่อถือสูง

อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค - ในไดรเวอร์ LED ตัวเก็บประจุฟิล์มยับยั้งการรบกวนแม่เหล็กไฟฟ้า (EMI) เพิ่มประสิทธิภาพการใช้พลังงาน

แนวโน้มทางเทคโนโลยี

ด้วยการเพิ่มขึ้นของ 5G และ IoT ความต้องการความถี่ที่สูงขึ้นและนวัตกรรมการขับเคลื่อนขนาดเล็กในเทคโนโลยีตัวเก็บประจุฟิล์ม ตัวอย่างเช่น metalzation ระดับนาโนช่วยเพิ่มความหนาแน่นของพลังงานในขณะที่วัสดุที่ย่อยสลายได้ทางชีวภาพสอดคล้องกับเป้าหมายที่เป็นมิตรกับสิ่งแวดล้อม แอพพลิเคชั่นในอนาคตจะขยายในสมาร์ทกริดและระบบชาร์จไร้สาย
