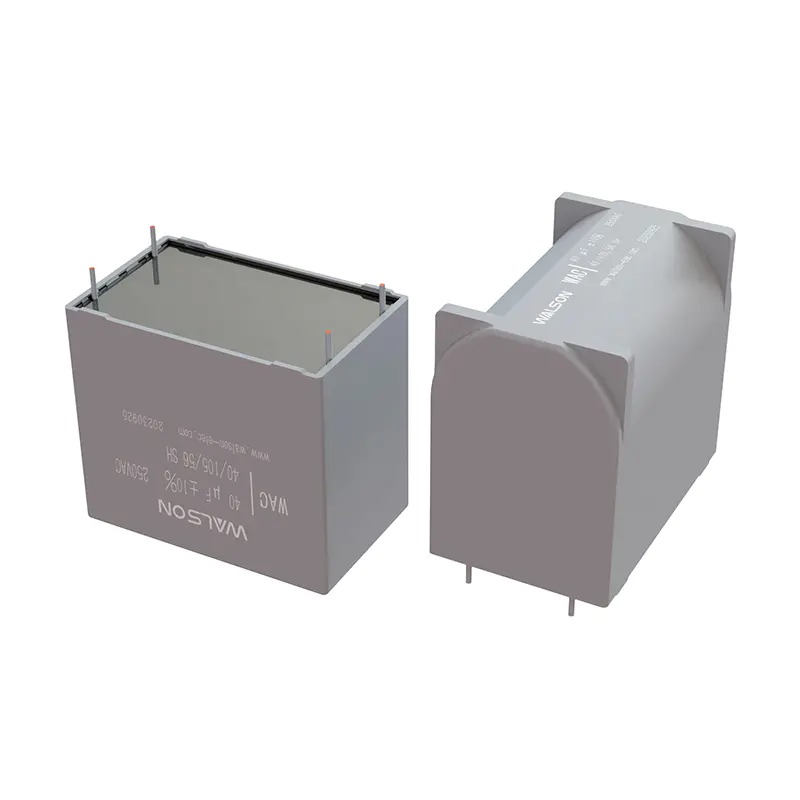

แอปพลิเคชันของตัวเก็บประจุตัวกรอง AC สำหรับ PCB ในอินเวอร์เตอร์

ข้อดีของไดอิเล็กตริกฟิล์มโพรพิลีน

ค่าคงที่ไดอิเล็กตริกสูงการจัดเก็บพลังงานที่ทรงพลัง

ฟิล์มโพลีโพรพีลีน Metallized มีค่าคงที่ไดอิเล็กตริกสูงซึ่งช่วยให้ตัวเก็บประจุเก็บประจุได้มากขึ้นในพื้นที่ จำกัด ในวงจรตัวกรองอินเวอร์เตอร์การจัดเก็บประจุที่เพียงพอช่วยในการรับมือกับความผันผวนในปัจจุบันได้อย่างมีประสิทธิภาพมากขึ้นดูดซับและปล่อยประจุทำให้เกิดแรงดันไฟฟ้าเสถียรและทำให้มั่นใจได้ว่าการทำงานของอินเวอร์เตอร์จะราบรื่น ตัวอย่างเช่นในสถานการณ์จำลองแอปพลิเคชันที่มอเตอร์เริ่มต้นและหยุดบ่อยครั้งตัวเก็บประจุตัวกรองฟิล์มโพลีโพรพีลีนคงที่สูงของฟิล์มอิเล็กทริกสูงสามารถตอบสนองต่อการเปลี่ยนแปลงในปัจจุบันหลีกเลี่ยงแรงดันไฟฟ้าที่เพิ่มขึ้นและลดลงอย่างฉับพลันและปกป้องมอเตอร์และส่วนประกอบวงจรอื่น ๆ

การสูญเสียอิเล็กทริกต่ำการประหยัดพลังงานและประสิทธิภาพสูง

การสูญเสียอิเล็กทริกต่ำมากซึ่งหมายถึงการสูญเสียพลังงานน้อยลงในระหว่างการชาร์จและการปลดปล่อย เมื่ออินเวอร์เตอร์ทำงานอย่างต่อเนื่องเป็นเวลานานลักษณะการสูญเสียต่ำสามารถลดการสร้างความร้อนของตัวเก็บประจุเองปรับปรุงประสิทธิภาพของการใช้พลังงานไฟฟ้าและลดการสูญเสียพลังงานที่ไม่จำเป็น ตัวอย่างของอินเวอร์เตอร์จำนวนมากที่ทำงานพร้อมกันในสายการผลิตอุตสาหกรรมขนาดใหญ่เป็นตัวอย่างการใช้ตัวเก็บประจุตัวกรอง AC ของการสูญเสียอิเล็กทริกในระดับต่ำสามารถลดการใช้พลังงานในระยะยาวได้อย่างมีนัยสำคัญ
ความต้านทานฉนวนสูงมั่นคงและเชื่อถือได้
ลักษณะความต้านทานของฉนวนสูงของฟิล์มโพลีโพรพีลีนที่เป็นโลหะมีประสิทธิภาพป้องกันไม่ให้กระแสการรั่วไหลจากการถูกสร้างขึ้นและสร้างความมั่นใจว่าประสิทธิภาพของตัวเก็บประจุที่มั่นคง ในสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่ซับซ้อนของอินเวอร์เตอร์ความต้านทานฉนวนสูงสามารถป้องกันการรบกวนภายนอกจากการทำงานของตัวเก็บประจุให้แน่ใจว่ามีผลต่อการกรองที่สอดคล้องกันและเพิ่มความน่าเชื่อถือของระบบอินเวอร์เตอร์ ตัวอย่างเช่นในสภาพแวดล้อมทางอุตสาหกรรมที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่แข็งแกร่งตัวเก็บประจุตัวกรอง AC ที่ใช้ฟิล์มโพลีโพรพีลีนที่เป็นโลหะสามารถทำงานได้อย่างเสถียรและให้การป้องกันการกรองที่เชื่อถือได้สำหรับอินเวอร์เตอร์
ลักษณะการรักษาตัวเองที่ดีชีวิตขยาย
สื่อมีความสามารถในการรักษาตัวเองที่เป็นเอกลักษณ์ เมื่อการสลายตัวในท้องถิ่นเกิดขึ้นภายในตัวเก็บประจุฟิล์มโลหะรอบ ๆ จุดแบ่งจะระเหยทันทีแยกจุดความผิดและกู้คืนตัวเก็บประจุให้เข้ากับการทำงานปกติ คุณลักษณะนี้ขยายอายุการใช้งานของตัวเก็บประจุอย่างมากในอินเวอร์เตอร์และลดการหยุดทำงานของอุปกรณ์และเวลาในการบำรุงรักษาและค่าใช้จ่ายที่เกิดจากความล้มเหลวของตัวเก็บประจุ ตัวอย่างเช่นในอุปกรณ์การผลิตสารเคมีที่ทำงานอย่างต่อเนื่องลักษณะการรักษาตัวเองของตัวเก็บประจุตัวกรอง AC สามารถมั่นใจได้ว่าการทำงานที่มั่นคงในระยะยาวของอินเวอร์เตอร์และทำให้มั่นใจได้ว่าการผลิตต่อเนื่อง
กลไกการทำงานในอินเวอร์เตอร์
สร้างวงจรตัวกรอง LC เพื่อกรองฮาร์มอนิกอย่างถูกต้อง
ในวงจรอินเวอร์เตอร์วงจรตัวกรอง LC ประกอบด้วยตัวเก็บประจุตัวกรอง AC และเครื่องปฏิกรณ์เป็นโครงสร้างหลักสำหรับการกรองฮาร์มอนิก โดยหลักการแล้วตัวเก็บประจุและเครื่องปฏิกรณ์นำเสนอลักษณะความต้านทานที่แตกต่างกันไปยังกระแสของความถี่ที่แตกต่างกัน ทั้งสองเป็นเหมือนพันธมิตรโดยปริยายโดยใช้คุณลักษณะเหล่านี้เพื่อสร้าง "อุปสรรคฮาร์มอนิก" ที่แม่นยำ
ตัวเก็บประจุมีลักษณะของ "การผ่านความถี่สูงและการปิดกั้นความถี่ต่ำ" เมื่อกระแสที่มีฮาร์มอนิกส์จำนวนมากผ่านกระแสฮาร์มอนิกความถี่สูงสามารถผ่านตัวเก็บประจุได้ค่อนข้างง่าย เครื่องปฏิกรณ์เป็นสิ่งที่ตรงกันข้าม มัน "ผ่านความถี่ต่ำและบล็อกความถี่สูง" มันนำเสนออิมพีแดนซ์สูงต่อกระแสฮาร์มอนิกสูงและเป็นอุปสรรคต่อเส้นทางของพวกเขา เมื่อทั้งสองเชื่อมต่อกันเป็นอนุกรมหรือแบบขนานเพื่อสร้างวงจรตัวกรอง LC ฮาร์มอนิกในช่วงความถี่เฉพาะสามารถกรองได้อย่างถูกต้อง
ในการดำเนินการจริงส่วนประกอบฮาร์มอนิกที่สร้างขึ้นโดยอินเวอร์เตอร์นั้นซับซ้อนครอบคลุมฮาร์โมนิกลำดับสูงของความถี่หลายความถี่ วงจรตัวกรอง LC สามารถเป็นแนวทางในกระแสฮาร์มอนิกของความถี่เฉพาะไปยังสาขาตัวกรองตามข้อกำหนดการออกแบบ สำหรับฮาร์มอนิกลำดับสูงของความถี่ที่แน่นอนวงจรตัวกรอง LC จะปรับพารามิเตอร์ของตัวเก็บประจุและเครื่องปฏิกรณ์เพื่อให้มันมีความต้านทานต่ำมากกับฮาร์มอนิกของความถี่นี้
นอกจากนี้การออกแบบวงจรตัวกรอง LC ยังต้องพิจารณาช่วงความถี่ในการทำงานลักษณะการโหลดและการกระจายฮาร์มอนิกของอินเวอร์เตอร์ ในสถานการณ์แอปพลิเคชันที่แตกต่างกันความถี่และแอมพลิจูดของฮาร์มอนิกนั้นแตกต่างกันดังนั้นพารามิเตอร์ของวงจรตัวกรอง LC จะต้องมีการคำนวณและดีบักอย่างระมัดระวังเพื่อให้แน่ใจว่าสามารถเล่นเอฟเฟกต์การกรองที่ดีที่สุดในช่วงความถี่การทำงานทั้งหมด
แรงดันไฟฟ้าบัส DC ที่ราบรื่นและแหล่งจ่ายไฟเสถียร
ตัวเก็บประจุตัวกรอง AC สำหรับ PCB เชื่อมต่อกับด้านบัส DC ของอินเวอร์เตอร์และมีบทบาทที่ขาดไม่ได้ในการทำให้แรงดันไฟฟ้า DC เสถียร กระบวนการทำงานของอินเวอร์เตอร์เป็นกระบวนการแปลง AC-DC-AC ในการเชื่อมโยงการแก้ไขของการแปลง AC เป็น DC และลิงก์อินเวอร์เตอร์ที่ตามมาของการแปลง DC เป็น AC แรงดันไฟฟ้าบัส DC จะได้รับผลกระทบจากปัจจัยหลายอย่างและผันผวน
ในอีกด้านหนึ่งแรงดันไฟฟ้าอินพุต AC เองอาจไม่เสถียรเช่นความผันผวนของแอมพลิจูดแรงดันไฟฟ้า, การชดเชยความถี่ ฯลฯ การเปลี่ยนแปลงเหล่านี้จะสะท้อนโดยตรงในแรงดันไฟฟ้าบัส DC ในทางกลับกันการดำเนินการสลับของอุปกรณ์พลังงานภายในอินเวอร์เตอร์จะทำให้เกิดระลอกคลื่นในแรงดันไฟฟ้าบัส DC ตัวอย่างเช่นเมื่ออุปกรณ์ไฟฟ้าเปิดและปิดอย่างรวดเร็วการเปลี่ยนแปลงปัจจุบันจะเกิดขึ้นบนบัส DC ซึ่งจะทำให้เกิดความผันผวนของแรงดันไฟฟ้า
ในเวลานี้ตัวเก็บประจุตัวกรอง AC นั้นเป็นเหมือน "Stabilizer" โดยใช้ลักษณะการชาร์จและการปลดปล่อยของตัวเองเพื่อให้ความผันผวนของแรงดันไฟฟ้าเหล่านี้ราบรื่น เมื่อแรงดันไฟฟ้าบัส DC ถึงจุดสูงสุดตัวเก็บประจุจะดูดซับประจุส่วนเกินได้อย่างรวดเร็วและเก็บพลังงานไฟฟ้าในรูปแบบของพลังงานไฟฟ้า เมื่อแรงดันไฟฟ้าถึงหุบเขาตัวเก็บประจุจะปล่อยประจุที่เก็บไว้ในเวลาเพื่อเสริมแรงดันไฟฟ้าเพื่อให้แรงดันไฟฟ้าบัส DC ยังคงอยู่ในระดับที่ค่อนข้างเสถียร
แรงดันไฟฟ้าบัส DC ที่มั่นคงเป็นสิ่งสำคัญสำหรับการทำงานปกติของอินเวอร์เตอร์ มันมีรากฐานแหล่งจ่ายไฟที่เสถียรสำหรับลิงค์อินเวอร์เตอร์ที่ตามมาเพื่อให้มั่นใจว่าวงจรอินเวอร์เตอร์สามารถส่งออกแรงดันไฟฟ้า AC ที่เสถียรซึ่งจะทำให้มอเตอร์ทำงานได้อย่างราบรื่น หากแรงดันไฟฟ้าบัส DC ไม่เสถียรแรงดันไฟฟ้า AC ของอินเวอร์เตอร์ก็จะผันผวนส่งผลให้แรงบิดมอเตอร์ที่ไม่เสถียรการสั่นสะเทือนการให้ความร้อนและปัญหาอื่น ๆ และอาจทำให้มอเตอร์และส่วนประกอบวงจรอื่น ๆ เสียหาย ดังนั้นบทบาทของตัวเก็บประจุตัวกรอง AC ในการทำให้แรงดันไฟฟ้าบัส DC ราบรื่นเป็นลิงค์หลักในการรับรองการทำงานที่เชื่อถือได้ของอินเวอร์เตอร์
สถานการณ์แอปพลิเคชันเฉพาะ
ระบบขับเคลื่อนมอเตอร์อุตสาหกรรม
ในอุปกรณ์ขับเคลื่อนมอเตอร์ต่าง ๆ ในโรงงานอินเวอร์เตอร์ใช้เพื่อปรับความเร็วมอเตอร์เพื่อตอบสนองความต้องการการผลิตที่แตกต่างกัน ตัวเก็บประจุตัวกรอง AC สามารถกรองฮาร์มอนิกได้อย่างมีประสิทธิภาพลดความร้อนของมอเตอร์และการสั่นสะเทือนปรับปรุงประสิทธิภาพการทำงานของมอเตอร์และความเสถียรและยืดอายุการใช้งานของมอเตอร์ ตัวอย่างเช่นในการทอผ้าของโรงงานสิ่งทอและเครื่องมือเครื่องจักรในโรงงานเครื่องจักรตัวเก็บประจุตัวกรอง AC ให้แน่ใจว่าการทำงานของมอเตอร์อย่างราบรื่นและปรับปรุงคุณภาพของผลิตภัณฑ์และประสิทธิภาพการผลิต
ระบบควบคุมพัดลมและปั๊มน้ำ
พัดลมและปั๊มน้ำเป็นอุปกรณ์ที่ใช้พลังงานทั่วไปในสนามอุตสาหกรรม การประหยัดพลังงานสามารถทำได้โดยการปรับความเร็วผ่านอินเวอร์เตอร์ ตัวเก็บประจุตัวกรอง AC สามารถยับยั้งฮาร์มอนิกและป้องกันฮาร์มอนิกจากมอเตอร์พัดลมและปั๊มน้ำที่สร้างความเสียหายในขณะที่ปรับปรุงปัจจัยพลังงานและลดการสูญเสียกริด ในระบบการระบายอากาศของห้างสรรพสินค้าขนาดใหญ่และอาคารสำนักงานรวมถึงในระบบการไหลเวียนของน้ำในอุตสาหกรรมการระบายความร้อนตัวเก็บประจุตัวกรอง AC ทำให้มั่นใจได้ว่าการทำงานของพัดลมและปั๊มน้ำที่มีประสิทธิภาพและมีประสิทธิภาพทำให้บรรลุการอนุรักษ์พลังงานและการลดการบริโภค
ระบบไดรฟ์ลิฟต์
การทำงานที่ราบรื่นของลิฟต์มีความสำคัญต่อความปลอดภัยและความสะดวกสบายของผู้โดยสาร อินเวอร์เตอร์ควบคุมการเร่งความเร็วการชะลอตัวและการทำงานที่ราบรื่นของมอเตอร์ลิฟต์ ตัวเก็บประจุตัวกรอง AC กรองฮาร์มอนิกลดการเต้นแรงบิดของมอเตอร์ทำให้ลิฟต์ทำงานได้อย่างราบรื่นขึ้นเริ่มต้นและหยุดได้อย่างราบรื่นขึ้นและปรับปรุงประสบการณ์การขี่ผู้โดยสาร ในระบบลิฟต์ของอาคารสูงตัวเก็บประจุตัวกรอง AC เป็นองค์ประกอบสำคัญเพื่อให้แน่ใจว่าการทำงานของลิฟต์ที่มั่นคง
จุดเลือก
การจับคู่ค่าความจุ
กำหนดค่าความจุขึ้นอยู่กับกำลังไฟอินเวอร์เตอร์ความถี่ในการทำงานและลักษณะการโหลด โดยทั่วไปยิ่งพลังและการเปลี่ยนแปลงของโหลดมีการเปลี่ยนแปลงบ่อยเท่าใดมากเท่าไหร่ค่าความจุที่ต้องการก็จะยิ่งมากขึ้นเท่านั้น หากค่าความจุมีขนาดเล็กเกินไปเอฟเฟกต์การกรองจะไม่ดี หากค่าความจุมีขนาดใหญ่เกินไปอาจทำให้เกิดกระแสเริ่มต้นที่มากเกินไปเพิ่มต้นทุนและปริมาณ ตัวอย่างเช่นมีความแตกต่างอย่างมีนัยสำคัญในค่าความจุที่ต้องการสำหรับอุปกรณ์โหลดแสงที่ขับเคลื่อนโดยอินเวอร์เตอร์กำลังขนาดเล็กและอุปกรณ์โหลดหนักที่ขับเคลื่อนด้วยอินเวอร์เตอร์พลังงานขนาดใหญ่
การปรับแรงดันไฟฟ้า
แรงดันไฟฟ้าที่ได้รับการจัดอันดับจะต้องสูงกว่าจุดสูงสุดของแรงดันไฟฟ้า AC สูงสุดที่อาจเกิดขึ้นเมื่ออินเวอร์เตอร์ทำงานและจะต้องสงวนอัตรากำไรขั้นต้นที่แน่นอน หากแรงดันไฟฟ้าที่ทำงานจริงเกินแรงดันไฟฟ้าที่ได้รับการจัดอันดับตัวเก็บประจุอาจถูกทำลายและเสียหาย สำหรับอินเวอร์เตอร์สามเฟสทั่วไปควรเลือกตัวเก็บประจุตัวกรอง AC ที่มีแรงดันไฟฟ้าที่เหมาะสม
ลักษณะความถี่ตรงกัน
ตัวเก็บประจุตัวกรองฟิล์มโพลีโพรพีลีนที่แตกต่างกันมีประสิทธิภาพที่แตกต่างกันในช่วงความถี่ที่แตกต่างกัน มีความจำเป็นต้องเลือกผลิตภัณฑ์ที่มีลักษณะความถี่ในการปรับตัวตามช่วงความถี่หลักของฮาร์มอนิกที่สร้างขึ้นโดยอินเวอร์เตอร์เพื่อให้แน่ใจว่าการกรองที่มีประสิทธิภาพตลอดช่วงความถี่ในการทำงานทั้งหมด ตัวอย่างเช่นตัวเก็บประจุบางตัวมีเอฟเฟกต์การกรองที่ดีในแถบความถี่ต่ำในขณะที่คนอื่นทำงานได้ดีในแถบความถี่สูง การเลือกควรขึ้นอยู่กับการกระจายความถี่ฮาร์มอนิกที่แท้จริง
การพิจารณาลักษณะอุณหภูมิ
เมื่ออินเวอร์เตอร์ทำงานมันจะสร้างความร้อนซึ่งจะเพิ่มอุณหภูมิโดยรอบ ดังนั้นจึงจำเป็นต้องเลือกตัวเก็บประจุตัวกรอง AC ที่มีลักษณะอุณหภูมิที่ดีและการทำงานที่มั่นคงในสภาพแวดล้อมที่อุณหภูมิสูงเพื่อให้แน่ใจว่าประสิทธิภาพของตัวเก็บประจุมีความเสถียรภายใต้เงื่อนไขอุณหภูมิที่แตกต่างกันและรักษาการทำงานปกติของอินเวอร์เตอร์
