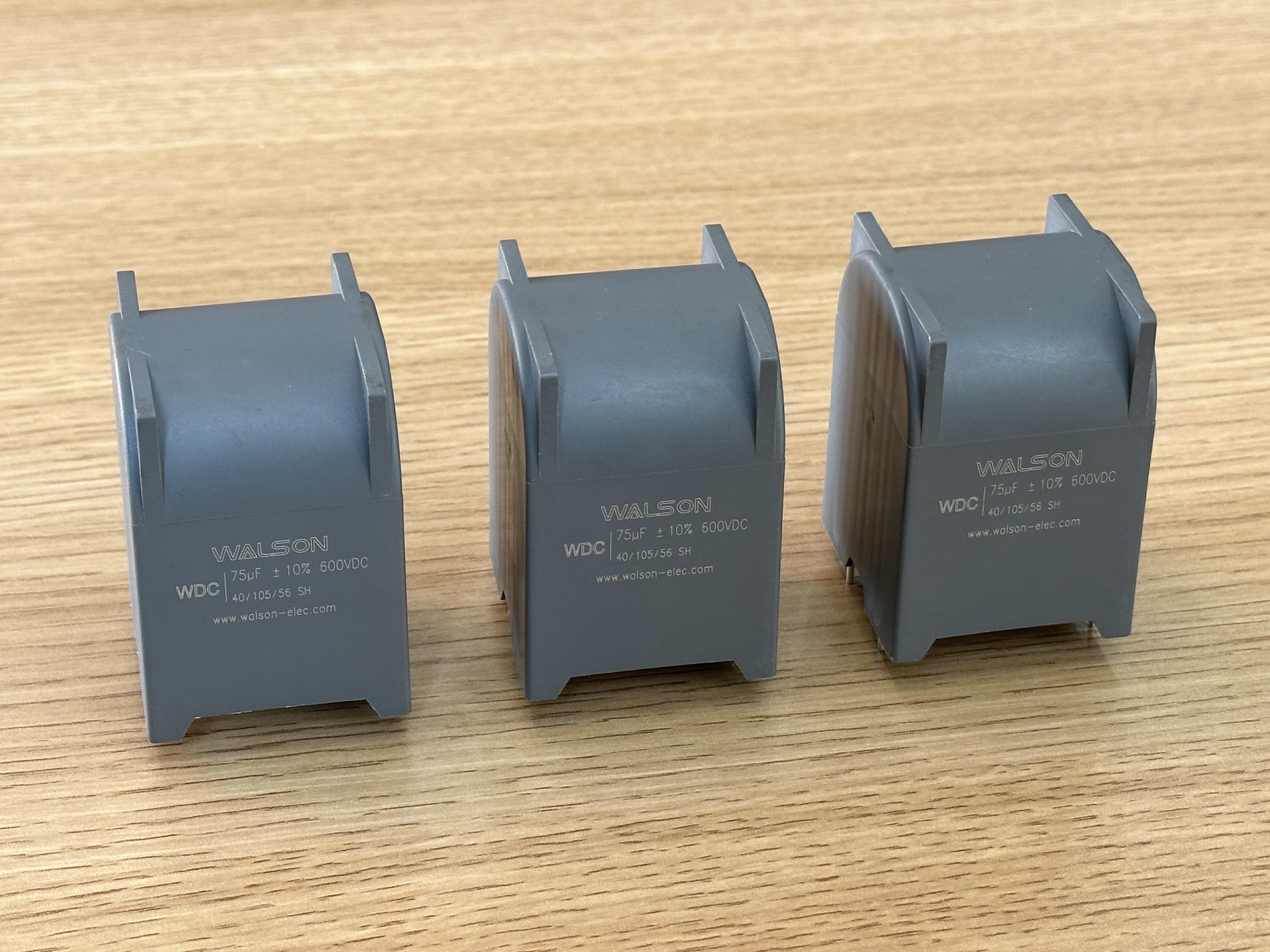

การตีความพารามิเตอร์ ESR/ESL ของตัวเก็บประจุแบบฟิล์มและผลกระทบที่สำคัญต่อการทำงานของอุปกรณ์

ในวงจรอิเล็กทรอนิกส์ ตัวเก็บประจุฟิล์ม มีการใช้กันอย่างแพร่หลายเนื่องจากมีความเสถียร เพื่อให้เข้าใจถึงประสิทธิภาพอย่างลึกซึ้ง จึงไม่สามารถละเลยพารามิเตอร์หลักสองตัวได้: ความต้านทานอนุกรมที่เทียบเท่า (ESR) และตัวเหนี่ยวนำอนุกรมที่เทียบเท่า (ESL)

ESR (ความต้านทานซีรีย์เทียบเท่า) หมายถึงความต้านทานอนุกรมที่แสดงโดยตัวเก็บประจุระหว่างการทำงาน ไม่ใช่ตัวต้านทานทางกายภาพอิสระ แต่ประกอบด้วยการสูญเสียจากความต้านทานอิเล็กโทรด ความต้านทานการสัมผัส และไดอิเล็กทริก การมีอยู่ของ ESR นำไปสู่ประเด็นหลักสองประการ: การสร้างความร้อน และ ประสิทธิภาพลดลง . เมื่อกระแสกระเพื่อมไหลผ่านตัวเก็บประจุ กำลังจะกระจายไปทั่ว ESR (P = I² * ESR) พลังงานนี้จะถูกแปลงเป็นความร้อน ทำให้อุณหภูมิภายในของตัวเก็บประจุเพิ่มขึ้น ตามทฤษฎีอาร์เรเนียส อุณหภูมิที่เพิ่มขึ้นทุกๆ 10°C อายุการใช้งานของตัวเก็บประจุมักจะลดลงครึ่งหนึ่ง ดังนั้น ESR ต่ำจึงมีความสำคัญอย่างยิ่งต่อการรับประกันอายุการใช้งานที่ยาวนานและประสิทธิภาพการทำงานในระดับสูง

ESL (ตัวเหนี่ยวนำซีรีย์เทียบเท่า) เกิดจากการเหนี่ยวนำปรสิตที่เกิดจากตัวนำตัวเก็บประจุและโครงสร้างอิเล็กโทรดภายใน ในแอปพลิเคชันความถี่ต่ำ ผลกระทบของ ESL นั้นน้อยมาก อย่างไรก็ตาม ในวงจรสวิตชิ่งความถี่สูง (เช่น สวิตชิ่งจ่ายไฟและอินเวอร์เตอร์) ESL จะสะท้อนกับตัวเก็บประจุ ทำให้เกิดปฏิกิริยารีแอคแตนซ์ (XL = 2πfL) สิ่งนี้ทำให้ตัวเก็บประจุสูญเสียคุณสมบัติการกรองดั้งเดิมที่ความถี่สูง และอาจทำให้เกิดการสั่นหรือแรงดันไฟกระชากในวงจร ซึ่งรบกวนการทำงานของอุปกรณ์ตามปกติ

ผลกระทบที่สำคัญต่อการทำงานของอุปกรณ์:

สำหรับอุปกรณ์ที่มีความหนาแน่นพลังงานสูง เช่น ระบบขับเคลื่อนรถยนต์พลังงานใหม่และอินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ อัตราการเปลี่ยนแปลงกระแสไฟฟ้า (di/dt) จะสูงมาก หาก ESR ของตัวเก็บประจุแบบฟิล์มสูงเกินไป ความเสี่ยงของการหนีความร้อนจะเพิ่มขึ้นอย่างมาก หาก ESL สูงเกินไป ก็ไม่สามารถดูดซับแรงดันไฟฟ้าเกินที่เกิดขึ้นระหว่างการสลับภาวะชั่วครู่ได้อย่างมีประสิทธิภาพ ซึ่งอาจสร้างความเสียหายให้กับอุปกรณ์เซมิคอนดักเตอร์กำลัง (เช่น IGBT) ดังนั้นการเลือกใช้ตัวเก็บประจุแบบฟิล์มด้วย ESR ต่ำและ ESL ต่ำ มีความสำคัญอย่างยิ่งในการปรับปรุงประสิทธิภาพการใช้พลังงานของอุปกรณ์ ความน่าเชื่อถือ และความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)
